防爆電機繞組接錯的檢查
發布日期:2021年05月10日 信息來源：/ 點擊數：
由于對繞組的連接規律不熟悉，或工作上的疏忽，容易將繞組接錯。統組接錯后，防爆電機起動情況不好，由于繞組中流過的電流方向變反，使電動機的磁動勢和電抗不平衡，因而引起電動機振動，噪音大，三相電流增大且不平衡，電動機過熱，轉速降低，甚至停轉，燒斷熔絲等。
繞組接錯有兩種情況，一是電動機內部個別線圈或極相組接反；二是電動機外部接線接反（即繞組首末端接反）。
1.線圈或極相組接反時的檢查方法
（1）滾珠檢查法
在定子鐵芯內腔放一個滾珠（即軸承內的滾珠)，定子繞組接上10～15%的額定電壓，如果繞組接線正確，滾珠就會沿若定子鐵芯內圓滾轉，如果有線圈或極相組接反，滾珠就不會滾轉。
（2）指南針檢查法
用指南針檢查繞組極性的方法如圖1所示。將一相繞組接上低壓直流電源(6V左右)，用指南針沿鐵芯內圓移動，如果指南針經過每一極相組位置時，方向是交替變化的，表示繞組接線正確；如果在相鄰的極相組指南針的指向相同，表示其中一極相組控錯或做反。如果指南針經過某一極相組時指針搖擺不定，表示這一極相組中可能有接錯或嵌反的線圈。因?yàn)榻臃吹木€圈產生一個與同極相組中其他線圈相反的磁場，使整個極相組的磁性減弱，所以指南針的指針搖擺不定。
圖 1 用指南針檢查繞組極性
其他兩相繞組按同樣方法檢在。 發現線圈或極相組接反時，應將引線頭互換，再按照上述方法復查。
2. 繞組首、末端接反的檢查方法
檢查繞組首、末端的方法很多，下面僅介紹兩種；
1)電壓表（或燈泡)檢查法
(1)首先用萬用找出每相繞組的兩個頭，分別標上(D1、D4)；(D2、D6)；(D3、D6)；并假定D1、D2、D3，分別為各相繞組的首端，D4、D5、D6。分別為各相繞組的末端。
(2)如圖2所示，將D5，D6兩個末端連接起來，以D3-D6，相繞組作標準，在D1-D4，間加上較低的單相交流電壓(例如36伏)。
(3)用電壓表測量D2、D3間的電壓，如果U23≈0，則D1-D4相繞組的首、末端是正確的，如果U23≠0，則D2—D5相繞組的首、末端標錯了，應該互換。
（4）再按圖3接線，在D2-D5間加上36V單相交流電壓，用電壓表測量D1、D3間的電壓，如果U13≈0，則D1-D4相繞組的首、末端正確，如果U13≠0，則D1-D4相繞組的首、末端接錯了，應該互換。

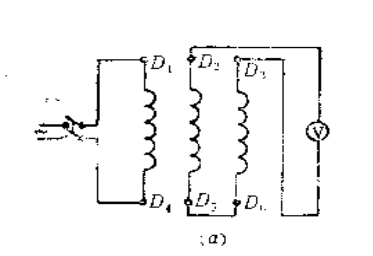

圖2 用電壓表（或燈泡）檢查繞組首末端
圖3 用電壓表（或燈泡）檢查繞組首末端
